آسیاب توپ سیاره ای دوگانه
اپلیکیشنها
سری SXQM آسیاب گلولهای سیارهای دوتایی، نوعی دستگاه ضروری برای استفاده آزمایشگاهی است که برای مخلوط کردن، آسیاب کردن یا تولید مواد جدید با تکنولوژی بالا در دستههای کوچک یا تولید انبوه استفاده میشود. این دستگاه به طور گسترده در صنایع زیر مانند الکترونیک، مغناطیس، پزشکی، سرامیک، زمینشناسی، معدنی، متالورژی، مصالح ساختمانی، شیمیایی، صنایع سبک، زیبایی، حفاظت از محیط زیست و غیره مورد استفاده قرار میگیرد.
ویدئو
بررسی اجمالی
ساختار سیارهای دوگانه آسیاب گلولهای سیارهای دوگانه، حرکت دیسک کوچک را که توسط یک دیسک سیارهای بزرگ هدایت میشود، محقق میکند. در مقایسه با آسیابهای گلولهای سیارهای رایج در همان اندازه، شعاع چرخش و سرعت چرخش محفظههای آسیاب به میزان زیادی افزایش یافته و نیروی گریز از مرکز گلولههای آسیاب چند برابر شده است. برخورد، برش و اصطکاک بین گلولههای آسیاب به طور قابل توجهی افزایش مییابد. در نتیجه، اثر آسیاب و راندمان تا حد زیادی بهبود یافته است. برخی از مواد را میتوان توسط آسیاب گلولهای سیارهای دوگانه در مقیاس نانو آسیاب کرد. کلاس. آسیاب گلولهای سیارهای دوگانه نوعی آسیاب گلولهای معمولی با راندمان بالا و انرژی بالا است.
اصل کار

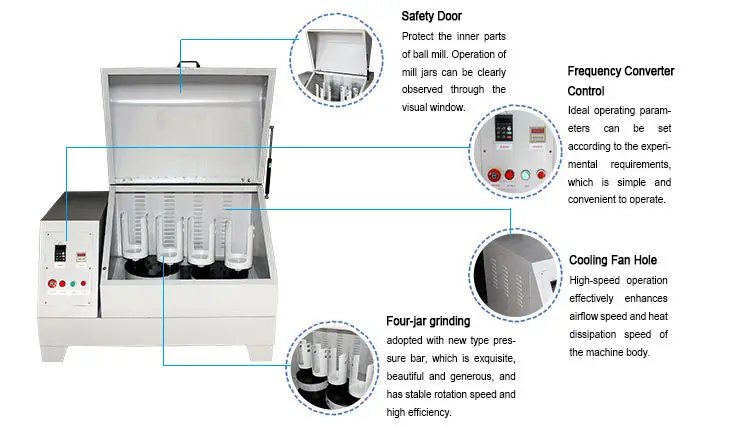

اصول کار آسیاب گلولهای سیارهای سری SXQM: دو غلتک سیارهای بزرگتر وجود دارد که حرکت چرخشی ایجاد میکنند و روی یک صفحه گردان پایه نصب شدهاند که حرکت چرخشی را ایجاد میکند. دو صفحه گردان کوچکتر دیگر به ترتیب روی هر غلتک مخزن بزرگتر نصب شدهاند؛ روی هر صفحه گردان کوچکتر دو مخزن آسیاب وجود دارد. این دستگاه در مجموع چهار مخزن گلولهای دارد که روی صفحههای گردان کوچکتر نصب شدهاند. هنگامی که صفحه گردان پایه میچرخد، غلتک مخزن حرکات سیارهای انجام میدهد. گلولهها و نمونههای مواد داخل مخازن تحت حرکت پرسرعت آسیاب و مخلوط میشوند.
ویژگی / مزیت
پوسته آسیاب گلولهای سیارهای دوتایی Tencan با ورق فولادی ضخیم جوش داده شده است که دارای استحکام بالا، مقاومت در برابر ضربه، مقاومت در برابر تغییر شکل، ساخت دقیق، ظاهری قوی و زیبا است. جنس قطعات مکانیکی به شدت توسط فرآیند عملیات حرارتی و فناوری پردازش کنترل عددی پردازش میشود. جعبه دنده با ساختار شیاردار شبه آببندی شده تعبیه شده است و چرخ دنده محرک از چرخ دنده دقیق مقاوم در برابر سایش ساخته شده است. قاب و ساختار دستگاه به طور کامل در طراحی در نظر گرفته شده است تا عملکرد پایدار، ایمن و قابل اعتماد آسیاب گلولهای را در شرایط بار طولانی مدت و زیاد تضمین کند و به طور موثر به کاهش نویز در عملکرد دستگاه دست یابد. دستگاه خود روان کننده روغن مایع با سر و صدای کم و شدت بالا طراحی شده است و برای تعویض آسان به یک متر سطح روغن مایع مجهز شده است. با صفحه لمسی میکرو رایانه، عملکرد دستگاه راحتتر شده است، رابط کاربری سادهتر و شهودیتر شده است، کنترل متناوب رو به جلو و عقب به راحتی قابل دستیابی است. دارای عملکردهای زمانبندی و حافظه خاموش شدن است.
1. دیگ آسیاب دو حرکت سیارهای ایجاد میکند، از راندمان بالا و اندازه ذرات کوچک تحت ضربات فرکانس بالا، نیروی برخورد خطی، نیروی اصطکاک برخوردار است. (اولین بار در چین)
۲. چهار نمونه مختلف را میتوان همزمان دریافت کرد. برای تکنسین راحتتر است که تحقیق کند و ماده جدید را توسعه دهد.
۳. دانهبندی مواد اولیه: مواد خاکی ≤۱۰ میلیمتر، سایر مواد ≤۳ میلیمتر.
۴. روش آسیاب مرطوب یا خشک. حداقل دانهبندی پودر ۰.۰۶ میکرومتر است.
5. فرکانس کنترل شده، شما میتوانید سرعت را طبق اثر آزمایش تنظیم کنید.
۶. دور دیسک چرخشی بزرگ: ۵۰-۴۰۰ دور در دقیقه.
دور دیسک با چرخش کوچک: ۱۰۰-۸۰۰ دور در دقیقه.
چرخش محور سیارهای بزرگ: ۱۰۰-۸۰۰ دور در دقیقه.
چرخش دیگ آسیاب: 200-1600 دور در دقیقه.
7. آسیاب گلولهای سیارهای دارای عملکرد خاموش شدن خودکار، زمانبندی خودکار رو به جلو و معکوس کردن است. این دستگاه میتواند با انتخاب عملکرد تنظیم زمان یک طرفه، متناوب، پیوسته، راندمان را افزایش دهد.
۸. قدرت موتور: ۰.۴ لیتر، ۲ لیتر، ۴ لیتر: ۰.۷۵ کیلووات، ۲۲۰ ولت، ۵۰ هرتز؛ ۱۶ لیتر، ۲۰ لیتر: ۵.۵ کیلووات، ۳۸۰ ولت، ۵۰ هرتز.
۹. آسیاب گلولهای سیارهای ما کاربردی است و دارای مرکز بار کم، عملکرد پایدار، ساختار جمع و جور، کارکرد آسان، ایمنی قابل اعتماد، سر و صدای کم و ضایعات کم میباشد.
برگه اطلاعات
| حالت درایو | درایو دنده |
| حالت عملیاتی | برای هر آسیاب می توان از دو یا چهار کوزه آسیاب استفاده کرد |
| حداکثر ظرفیت برای مواد | کمتر از 1/3 حجم هر شیشه |
| حداکثر ظرفیت کل: کمتر از 1/3 حجم کل شیشه ها | |
| اندازه خوراک | مواد نرم و ترد ≤10mm |
| سایر مواد سخت ≤3mm | |
| دانه بندی خروجی | کوچکترین دانه بندی را می توان تا 0.1μm به دست آورد |
| نسبت سرعت چرخش | 1:02 |
| حداکثر زمان عملیات مداوم | ساعت 72 |
| مواد کوزه آسیاب موجود | فولاد ضد زنگ 304، فولاد ضد زنگ 316l، زیرکونیا، نایلون، PU، سرامیک آلومینا (کوراندوم)، PTFE، عقیق، کاربید تنگستن |
جدول 1 پارامترهای فنی برای آسیاب گلولهای سیارهای دوگانه
| شماره مدل | مشخصات | اندازه های قابل تطبیق | مقدار منطبق | اندازه های قابل تطبیق |
| از کوزه های آسیاب | کوزه های آسیاب خلاء | |||
| SXQM-0.4 | 0.4L | 50ml، 100ml | عدد 4 | 50ml |
| SXQM-1 | 1.0L | 250ml | عدد 4 | 50 میلی لیتر. 100 میلی لیتر |
| SXQM-2 | 2.0L | 500ml | عدد 4 | 50ml ، 100ml ، 250ml |
| SXQM-4 | 4.0L | 1000ml | عدد 4 | 50ml-500ml |
| SXQM-6 | 6.0L | 1L-1.5L | عدد 4 | 50ml-1000ml |
جدول 2 پارامترهای فنی برای آسیاب گلولهای سیارهای دوگانه
| شماره مدل | ولتاژ | قدرت | سرعت چرخش | سر و صدا |
| SXQM-0.4 | 220V-50Hz | 1.5KW | 140-1120 دور در دقیقه | کمتر از 58db |
| SXQM-1 | 220V-50Hz | 1.5KW | 140-1120 دور در دقیقه | کمتر از 60db |
| SXQM-2 | 220V-50Hz | 1.5KW | 140-1120 دور در دقیقه | کمتر از 60db |
| SXQM-4 | 220V-50Hz | 1.5KW | 140-1120 دور در دقیقه | کمتر از 60db |
| SXQM-6 | 220V-50Hz | 1.5KW | 140-1120 دور در دقیقه | کمتر از 60db |
جدول 3 پارامترهای فنی برای آسیاب گلولهای سیارهای دوگانه
| شماره مدل | کنترل سرعت | وزن خالص | ابعاد خالص |
| SXQM-0.4 | کنترل فرکانس | 250kgs | 1150 * 800 * 760mm |
| SXQM-1 | کنترل فرکانس | 250kgs | 1150 * 800 * 760mm |
| SXQM-2 | کنترل فرکانس | 250kgs | 1150 * 800 * 760mm |
| SXQM-4 | کنترل فرکانس | 250kgs | 1150 * 800 * 760mm |
| SXQM-6 | کنترل فرکانس | 250kgs | 1150 * 800 * 760mm |
