آسیاب سلولی همزن

آسیاب سلولی نوع جدیدی از دستگاه اختلاط و آسیاب مرطوب است که فناوری‌های گرانشی و سیال‌سازی را ادغام می‌کند. این دستگاه از انرژی جنبشی چرخشی صفحه مخلوط‌کن آلیاژی چند مرحله‌ای استفاده می‌کند تا گلوله‌های واسطه آسیاب پر شده در حفره آسیاب، حرکت مداری ایجاد کنند. برخورد و برش، فرآیند آسیاب را محقق می‌کند. مخلوط واسطه و دوغاب در محفظه آسیاب، حرکت پرانرژی ایجاد می‌کند و واسطه و ماده تشکیل گرداب می‌دهند و ذرات ماده با یکدیگر برخورد کرده و تماس پیدا می‌کنند و در نتیجه نیروهای برشی و فشاری بین ذرات ایجاد می‌شود و یک فرآیند آسیاب ریز ایده‌آل را تشکیل می‌دهد. فناوری سیال‌سازی به این معنی است که سرعت هم زدن بسیار بالاتر می‌رود، که برای توزیع واسطه آسیاب در چگالی‌های مختلف در سراسر دوغاب کافی است و ذرات را مجبور می‌کند تا در همه جهات با واسطه آسیاب تماس پیدا کنند و مواد به طور کامل و مؤثر آسیاب شوند. هسته اصلی آسیاب سلولی و طراحی پیکربندی فرآیند، به حداکثر رساندن طعم مواد و بهبود بهره‌وری انرژی است. بر اساس دو فناوری آسیاب فوق ریز فوق، China Tencan می‌تواند بهترین و سفارشی‌ترین راه‌حل‌های تجهیزات را برای برآورده کردن فرآیند تولید مطابق با نیاز کاربر ارائه دهد.
شدت توان آسیاب سلولی بهینه شده است تا اتلاف سریع گرمای تولید شده توسط آسیاب با راندمان بالا را محقق کند، و شدت توان به یک محدوده ایده‌آل محدود شده است تا از تولید گرمای زیاد تولید شده توسط توان بالا جلوگیری شود، در دستگاه‌های خنک‌کننده صرفه‌جویی شود، و در عین حال، نیروی برشی محیط و دوغاب روی آستر و صفحه آسیاب کاهش می‌یابد تا عمر قطعات سایشی افزایش یابد.
طراحی ساختار آسیاب بسته، عناصر طراحی حفره آسیاب کوتاه/ضخیم، نسبت طلایی ۱۶:۱۰ برای طول/قطر/ضریب سرعت خطی بسیار بهتر است و اجازه می‌دهد مواد به طور کامل درون حفره آسیاب شوند، راندمان تولید چنین آسیاب مهره‌ای از نوع پین با چگالی انرژی بالا (۲ کیلووات بر دسی‌متر مکعب) ۳-۵ برابر بیشتر از آسیاب شن و ماسه معمولی است. این آسیاب سلولی پرسرعت از نوع پین با کارایی بالا برای تولید مداوم یا آسیاب فوق ریز با گردش جریان بزرگ سوسپانسیون‌های جامد پراکنده در مایعات یا تولید استفاده می‌شود.
محصولات پودری با ظرافت بالا.

توزیع اندازه ذرات
آسیاب سلولی محدوده توزیع اندازه ذرات خوبی دارد، در نمودار زیر به راحتی می‌توان دریافت که محدوده توزیع اندازه ذرات آن بسیار باریک و زیر ۱ میکرومتر است، که تأیید می‌کند راندمان و ظرافت آسیاب سلولی همیشه بسیار بهتر از سایر آسیاب‌ها است. ظرافت آسیاب سلولی با ویژگی‌های مختلف سنگ معدن متفاوت است، اما اندازه کلی ذرات آن را می‌توان در محدوده ۰.۵ تا ۱۵ میکرومتر کنترل کرد. ما می‌توانیم آزمایش‌های دقیقی انجام دهیم تا به مشتریان کمک کنیم فرآیند تولید را با بهترین عملکرد تعیین کنند.

موارد خط فرآیند

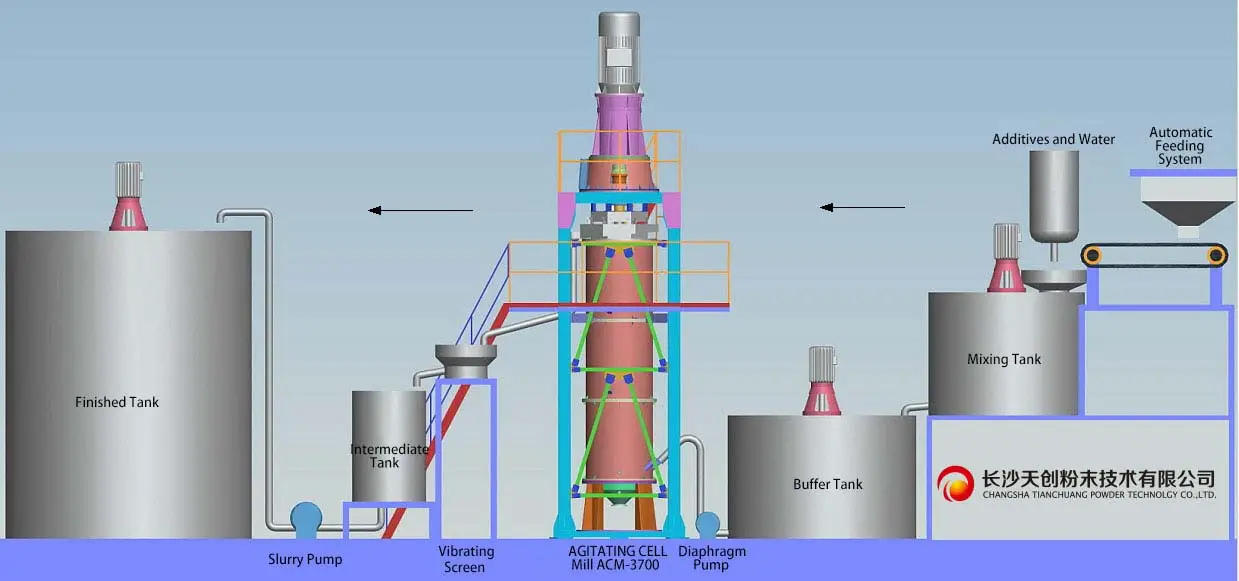

۱. فرآیند سنگ زنی تک مرحله ای:
این یک فرآیند آسیاب ریز بسیار اقتصادی است. چنین خط تولیدی متشکل از یک آسیاب سلولی می‌تواند محصولات زیر 2μm ≤ D92 را همزمان آسیاب کند.

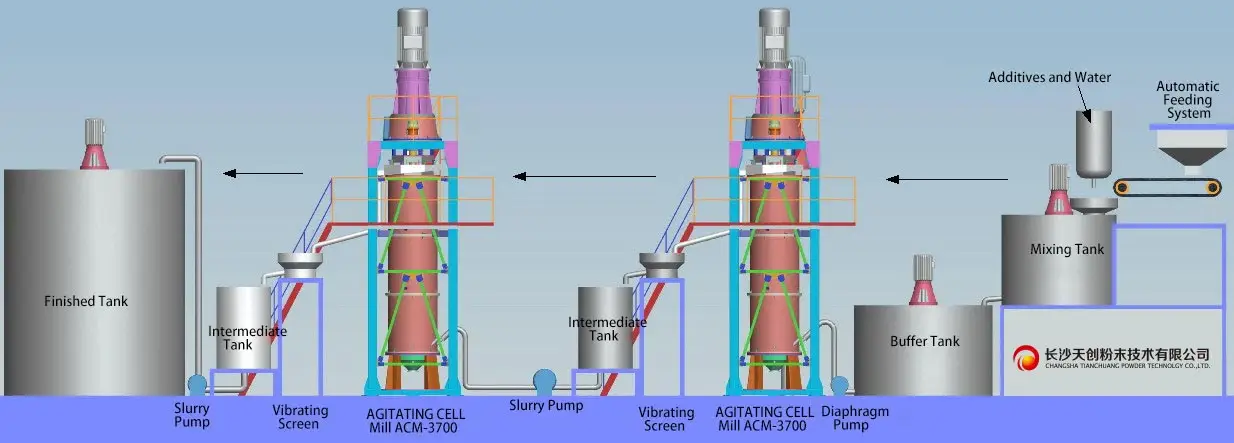

۲. فرآیند سنگ زنی چند مرحله ای:
خط فرآیند آسیاب چند مرحله‌ای شامل ۲-۳ مجموعه آسیاب سلولی است که برای آسیاب کردن سنگ معدن به یک خط تولید متصل می‌شوند، جایی که می‌توانید گلوله‌های واسطه‌ای با قطرهای مختلف، مشخصات مختلف و وزن مخصوص متفاوت را در هر مرحله از آسیاب سلولی اضافه کنید، می‌توانید برای به دست آوردن محصولاتی با قطر ۲μm≥D۹۸ در یک زمان آسیاب کنید. فرآیند آسیاب چند مرحله‌ای دارای ویژگی‌های تغییرات انعطاف‌پذیر است، تولید محصولات D60 و D90 بدون اضافه کردن هیچ تجهیزات دیگری آسان است، که می‌تواند از حالت سری به حالت موازی تغییر کند.

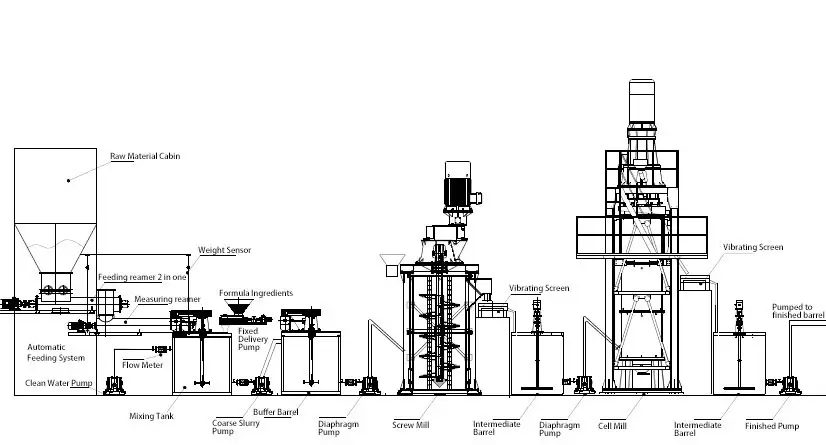

۳. فرآیند اختلاط چند مرحله‌ای:
اگر نیاز به آسیاب کردن ذرات با استحکام بالا و اندازه بزرگ دارید، پیشنهاد می‌شود از آسیاب سلولی مارپیچی برای پیش‌آسیاب استفاده کنید، که در آن ذرات با اندازه بزرگ مواد می‌توانند به طور موثر با ضربه قوی و برخورد گلوله‌های فولادی بر اساس فناوری آسیاب گرانشی آن خرد شوند. فرآیند اختلاط چند مرحله‌ای می‌تواند عملکرد آسیاب عالی خود را برای آسیاب کردن ذرات با استحکام بالا بهتر نشان دهد.

آسیاب سلولی نوعی آسیاب فوق ریز مرطوب بزرگ است که به طور مستقل توسط شرکت چینی تنکن توسعه داده شده است. با توجه به نکات فنی، هدف از این راهکار، به حداقل رساندن هزینه کل آسیاب ذرات پودر ریز، بهبود طعم مواد و افزایش بهره‌وری انرژی، تحقق فرآیند تولید پیوسته، به منظور کاهش حداکثری هزینه‌های سرمایه‌گذاری برای مشتریان و برآورده کردن نیازهای صنایع و مشتریان، فراتر رفتن مداوم از انتظارات مشتریان و در عین حال برآورده کردن نیازهای محصول است. بدیهی است که آسیاب سلولی از نظر موارد زیر مزایای بسیاری دارد:
۱. آسیاب سلولی در حال حاضر تنها دستگاه آسیاب فوق ریز با دو فناوری زیر است:

۱) فناوری‌های گرانش و سیال‌سازی؛
۲) فناوری سیال‌سازی

۲. فرآیندی کاملاً جدید که سنت را زیر پا می‌گذارد
۱) تغذیه از پایین به راحتی و کاملاً خودکار، فرآیند تولید تخلیه از بالا ساده؛
۲) تولید پیوسته با کنترل مرسوم و بهینه، به راحتی قابل انجام است.

۳. هزینه سرمایه‌گذاری کمتر
۱) حجم کم تجهیزات و فونداسیون ساده؛
2) طراحی ماژولار نصب را سریع‌تر و راحت‌تر می‌کند.

4. هزینه کم عملیات
1) مصرف کم رسانه سنگ زنی سرامیکی آلومینا با استحکام بالا؛
۲) پروانه آلیاژی عمر مفید تجهیزات را تا حد زیادی افزایش می‌دهد و هزینه نگهداری آن بسیار کمتر است.

۵. ظرفیت بالا و مصرف انرژی پایین
۱) محدوده ظرفیت برای آسیاب کردن ذرات با اندازه کمتر از ۰.۸ میکرومتر تا ۱.۵ تا ۲ تن است؛
۲) مصرف برق ۶۰٪ صرفه‌جویی در مصرف انرژی بیشتر نسبت به آسیاب گلوله‌ای دارد؛
۳) خنک کردن آب در گردش بدون نیاز به تجهیزات نظافتی، باعث صرفه‌جویی زیادی در منابع آب می‌شود؛
۴) عملکرد مداوم کاملاً خودکار، فقط به ۲ اپراتور گشت نیاز دارد.
ویژگی های فنی
تولید مداوم کاملاً اتوماتیک، راندمان بالا، مصرف انرژی پایین، قابلیت تنظیم ظرافت 0.5-45μm، توزیع اندازه ذرات باریک، راه‌اندازی آسان با بار، مسیر فرآیند کوتاه، در حال حاضر پیشرفته‌ترین و بزرگترین تجهیزات بالغ در چین.
