آسیاب توپ سیاره ای کامل جهت دار QXQM 8L
اپلیکیشنها
آسیاب گلولهای سیارهای تمام جهته سنگین به طور گسترده در زمینشناسی، مواد معدنی، متالورژی، الکترونیک، مصالح ساختمانی، سرامیک، صنایع شیمیایی، صنایع سبک، پزشکی، حفاظت از محیط زیست و سایر بخشها استفاده میشود. این آسیاب برای بسیاری از زمینههای تولیدی مانند سرامیکهای الکترونیکی، سرامیکهای ساختاری، مواد مغناطیسی، اکسید کبالت لیتیوم، منگنات لیتیوم، کاتالیزور، فسفر، فسفر پستاب بلند، پودر صیقلدهنده عناصر کمیاب، شیشه الکترونیکی و غیره مناسب است. تولید پودر، پیل سوختی، وریستور اکسید روی، سرامیکهای پیزوالکتریک، نانومواد، ظرفیت سرامیکی ویفر، MLCC، ترمیستور (PTC، NTC)، وریستور ZnO، سرامیکهای دیالکتریک، سرامیک آلومینا، سرامیک زیرکونیا، پودر فسفر، پودر اکسید روی، پودر اکسید کبالت، فریت نیکل-روی، فریت منگنز-روی و غیره.
ویدئو
بررسی اجمالی

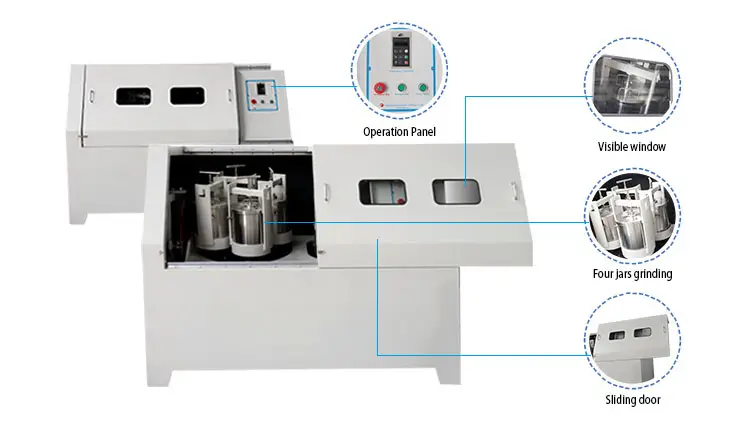

بر اساس آسیاب گلولهای سیارهای عمودی، آسیاب گلولهای سیارهای همهجهته عملکرد واژگونی دیسک سیارهای را اضافه میکند. در حالی که دیسک سیارهای و شیشههای آسیاب حرکت سیارهای انجام میدهند، میتوانند در یک فضای استریو نیز واژگونی ۳۶۰ درجه انجام دهند تا حرکت چند جهته و چند بعدی شیشههای آسیاب گلولهای محقق شود و درجه حرکت نامنظم گلولهها و مواد بهبود یابد. تمام مواد بدون زاویه مرده در داخل شیشههای آسیاب آسیاب میشوند که باعث میشود مواد آسیاب یکنواختتر و ریزتر شوند. این نوع آسیاب گلولهای مشکلات رایجی مانند فرو رفتن به کف شیشه و چسبیدن به دیواره شیشه را حل میکند. آسیاب گلولهای سیارهای تمام جهته سنگین برای تولید انبوه با درب کشویی بر اساس نوع آزمایشگاهی آسیاب گلولهای سیارهای تمام جهته طراحی شده است. این نوع دستگاه را میتوان با دستگاههای بالابر و تغذیه پشتیبانی که با طراحی یکپارچه اتخاذ شدهاند، تطبیق داد. دستگاه تغذیه شامل فناوری غربالگری و تخلیه ارتعاشی برای عملکرد ساده و راحت است. این دستگاه برداشت، تخلیه و بارگیری شیشههای آسیاب را آسان و سریع انجام میدهد، شدت کار را کاهش میدهد و راندمان تولید را بهبود میبخشد.
اصل کار
آسیاب گلوله ای سیاره ای سری QXQM دارای چهار مخزن سنگ زنی است که روی یک دیسک نصب شده است. هنگامی که دیسک چرخش می چرخد، گلدان های آسیاب بر روی محور خود می چرخند و چرخش 360 درجه انجام می دهند. و توپ های موجود در مخازن نمونه ها را با سرعت بالا آسیاب و مخلوط می کنند. این محصول می تواند محصولات مختلف از مواد مختلف و دانه بندی را با روش های خشک یا مرطوب خرد و مخلوط کند. حداقل دانه بندی نمونه های زمین می تواند به کوچکی 0.1 میکرون متر باشد. این به طور گسترده در زمینه های زمین شناسی، معدن، متالورژی، الکترونیک، مصالح ساختمانی، سرامیک، مهندسی شیمی، پزشکی صنعت نور، حفاظت از محیط زیست و غیره استفاده می شود. آسیاب گلوله ای سیاره ای سری QXQM دارای چهار مخزن سنگ زنی گلوله ای است که روی یک دیسک نصب شده است. هنگامی که دیسک چرخش می چرخد، گلدان های آسیاب بر روی محور خود می چرخند و چرخش 360 درجه انجام می دهند. و توپ های موجود در مخازن نمونه ها را با سرعت بالا آسیاب و مخلوط می کنند. این محصول می تواند محصولات مختلف از مواد مختلف و دانه بندی را با روش های خشک یا مرطوب خرد و مخلوط کند. حداقل دانه بندی نمونه های زمین می تواند به کوچکی 0.1 میکرون متر باشد. این به طور گسترده ای در زمینه های زمین شناسی، معدن، متالورژی، الکترونیک، مصالح ساختمانی، سرامیک، مهندسی شیمی، پزشکی صنایع سبک، حفاظت از محیط زیست و غیره استفاده می شود.
ویژگی / مزیت
1. سرعت چرخش پایدار گیربکس دنده ثبات و تکرارپذیری آزمایش را تضمین می کند.
2. اصل حرکت سیاره ای در دستگاه اتخاذ شده است که دارای سرعت بالا، انرژی زیاد، راندمان بالا، دانه بندی کوچک است.
3. چهار نمونه پودر از اندازه های مختلف و مواد مختلف را می توان در یک زمان تولید کرد.
4. دستگاه توسط مبدل فرکانس کنترل می شود، می توانید سرعت چرخش ایده آل را با توجه به نتیجه آزمایشی مورد انتظار انتخاب کنید. مبدل مجهز به دستگاه تحت ولتاژ و جریان بیش از حد برای محافظت از موتور است.
5. آسیاب گلولهای سیارهای دارای عملکردهای خاموش کردن زمان، زمانبندی خودکار به جلو و چرخش معکوس است. شما می توانید آزادانه هر حالت عملیاتی از جهت یک طرفه، تناوب، جانشینی، تنظیم زمان را با توجه به نیازهای آزمایشی انتخاب کنید تا کارایی آسیاب را بهبود بخشد.
6. ویژگی های فنی آسیاب توپ Tencan: مرکز ثقل پایین، عملکرد پایدار، ساختار فشرده، عملکرد آسان، ایمنی قابل اعتماد، سر و صدای کمتر، تلفات کوچک.
7. سوئیچ ایمنی بر روی دستگاه نصب شده است تا در صورت باز شدن درپوش ایمنی در حین کارکرد دستگاه از تصادف ایمنی جلوگیری شود.

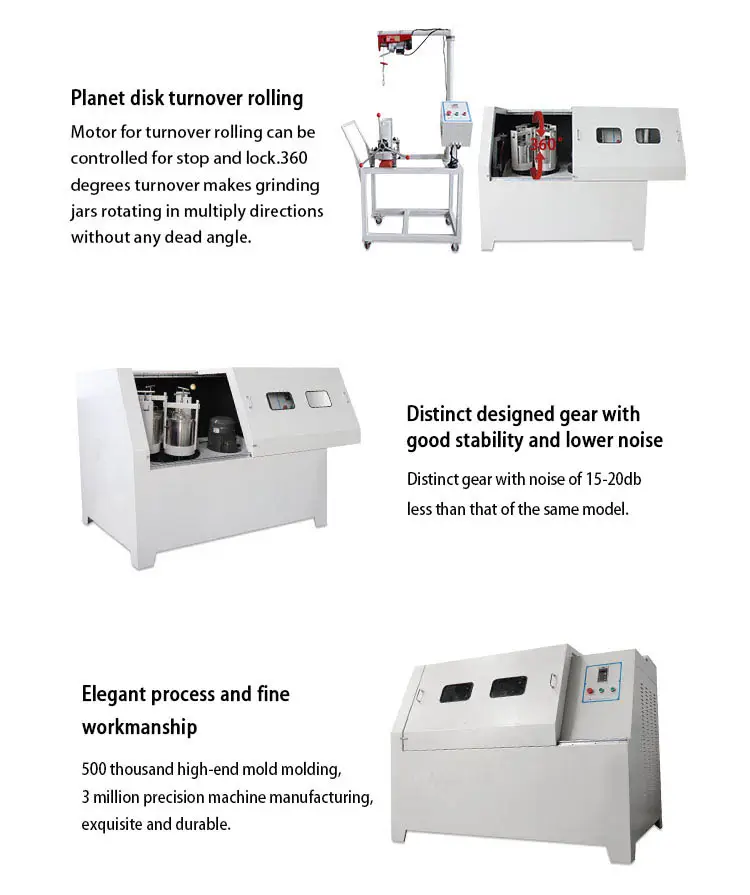

طراحی حرفه ای و مدل سازی صنعتی پوسته آسیاب گلوله ای با تولید ناب، ماشین را نفیس و خوب می کند. فناوری پردازش CNC برای ساخت قطعات اضافه شده به ماشین به کار گرفته شده است و چرخ دنده های دقیق با مواد ویژه برای چرخ دنده های انتقال انتخاب می شوند تا از عملکرد صاف، ایمن و کم صدا آسیاب گلوله ای با سرعت بالا اطمینان حاصل شود. موتور واژگون دارای عملکرد قفل ترمز است که می تواند واژگونی را در هر زاویه ای متوقف کند، ایمن و قابل اعتماد است. آسیاب گلوله ای به دلیل صفحه لمسی میکرو کامپیوتر به راحتی قابل استفاده است زیرا رابط کاربری آن ساده و شهودی است. این نوع آسیاب گلوله ای می تواند کنترل متناوب رو به جلو و عقب را درک کند و دارای عملکردهای زمان بندی و حافظه خاموش کننده است.
برگه اطلاعات
جدول 3 پارامترهای فنی برای آسیاب گلولهای سیارهای تمام جهته سنگین مربوط به آسیاب گلولهای سیارهای تمام جهته تنکان
| حالت درایو | درایو دنده |
| حالت عملیاتی | برای هر آسیاب می توان از دو یا چهار کوزه آسیاب استفاده کرد |
| حداکثر ظرفیت برای مواد | کمتر از 1/3 حجم هر شیشه حداکثر ظرفیت کل: کمتر از 1/3 حجم کل شیشه ها |
| اندازه خوراک | مواد نرم و ترد ≤ 10mm سایر مواد سخت ≤ 3mm |
| دانه بندی خروجی | کوچکترین دانه بندی را می توان تا 0.1μm به دست آورد |
| نسبت سرعت چرخش | 1:02 |
| حداکثر زمان عملیات مداوم | ساعت 72 |
| مواد کوزه آسیاب موجود | 304 فولاد ضد زنگ، فولاد ضد زنگ 316 لیتر، زیرکونیا، نایلون، PU، سرامیک آلومینا (کورندم)، PTFE، عقیق، کاربید تنگستن |
جدول 1 پارامترهای آسیاب گلولهای سیارهای تمام جهته سنگین تنکان
| شماره مدل | مشخصات | اندازه های قابل تطبیق از کوزه های آسیاب | مقدار منطبق | اندازه های قابل تطبیق کوزه های آسیاب خلاء |
| QXQM-20 | 20L | 2L-5L | عدد 4 | 1L-4L |
| QXQM-40 | 40L | 4L-10L | عدد 4 | 2L-5L |
جدول 2 پارامترهای فنی آسیاب گلولهای سیارهای تمام جهته سنگین تنکان
| شماره مدل | ولتاژ | قدرت | سرعت چرخش | سر و صدا |
| QXQM-20 | 380V-50Hz | 4.0KW | 50-430 دور در دقیقه | کمتر از 65db |
| QXQM-40 | 380V-50Hz | 5.5KW | 40-390 دور در دقیقه | کمتر از 65db |
جدول 3 پارامترهای فنی آسیاب گلولهای سیارهای تمام جهته سنگین تنکان
| شماره مدل | کنترل سرعت | وزن خالص | ابعاد خالص |
| QXQM-20 | کنترل فرکانس | 1150kgs | 1700 * 1210 * 1300mm |
| QXQM-40 | کنترل فرکانس | 1400kgs | 1900 * 1450 * 1480mm |
